春天是一個(gè)多雨的季節(jié)，在一些真石漆外墻工程中,一些真石漆涂層在雨淋后會(huì)出現(xiàn)泛白，發(fā)花涂層變得疏松，而在雨停后，經(jīng)太陽(yáng)一曬，涂層又恢復(fù)原來的顏色，造成這現(xiàn)象的原因是什么呢？

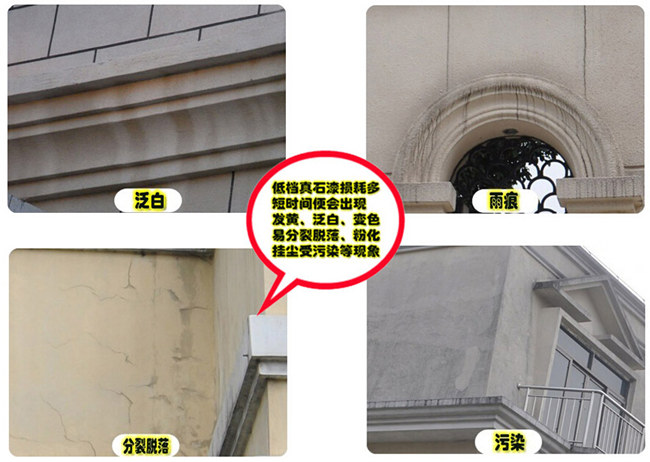

     一、真石漆泛白原因：

     1、真石漆涂層在正常干燥后，還存在著耐水性不良的情況，遇到連續(xù)下雨天氣，長(zhǎng)時(shí)間浸泡在水中的涂層就會(huì)出現(xiàn)發(fā)白變軟、顏色變淺的情況，雖然在天氣轉(zhuǎn)晴、涂層干燥后顏色又基本恢復(fù)到原來狀態(tài)，但是往復(fù)多次，顏色往往也會(huì)發(fā)生較大的變化。

     2、在溫度稍低、濕度稍大的情況下，涂層干燥后發(fā)白。情況嚴(yán)重時(shí)，即使在同1個(gè)施工日，不同施工時(shí)段施工的涂層顏色會(huì)有大的差別。

     二、真石漆發(fā)花原因：

     1、涂膜在干燥中，由于所用的有機(jī)溶劑的沸點(diǎn)低，揮發(fā)太快，降低了涂膜的表面溫度，會(huì)使部分水汽凝集在涂膜的表面形成白霧狀，引起渾濁或是失光。

     2、施工現(xiàn)場(chǎng)空氣濕度太高（相對(duì)濕度超過80%）

     3、涂料和稀釋劑中含水，或壓縮空氣帶入水分

     4、快干漆施工中使用大量低沸點(diǎn)的稀釋劑，涂膜不但會(huì)發(fā)白，有時(shí)也會(huì)出現(xiàn)多空狀和細(xì)裂紋

     5、凝集在濕膜上的水汽，會(huì)使涂膜中的樹脂或高分子集合物部分析出，引起涂膜發(fā)白

     解決方法：

     上述兩種情況，均與乳液自身的性能、涂層的耐水性有關(guān)系。乳液膜浸水發(fā)白，主要來自于乳液中內(nèi)含的乳化劑發(fā)白，可以通過低皂聚合的方法，降低乳液中的乳化劑含量來改善;而乳液膜干燥不良發(fā)白，則說明乳液的干燥速度太慢，水分子釋放太慢，可以通過在乳液合成中增加有機(jī)硅基團(tuán)來改善。

     涂層的耐水性不好、吸收了水分后所引起發(fā)花技術(shù)原理上這是配方原因：選用的丙烯酸乳液在合成時(shí)需加入表面活性劑，有的廠家為了增加乳液的穩(wěn)定性，所用的表面活性劑大大超量；有的廠家在制備真石漆時(shí)加入羧甲基纖維素、羥乙基纖維素等物質(zhì)作為增稠劑，以及加入苯甲酸鈉作為防腐劑。這些物質(zhì)都是水溶性的或親水的，涂料成膜后留在涂層中，就大大降低了涂層的耐水性能。

      北京東方新眾承接：外墻真石漆、花崗巖片漆、仿大理石漆、氟碳漆、水包水、彈涂 平涂、質(zhì)感漆、等工程！



北京東方新眾承接：星級(jí)酒店、高檔社區(qū)、別墅、政府機(jī)構(gòu)、學(xué)校、醫(yī)院、辦公大樓、商場(chǎng)、體育館、外墻翻新等工程！





聲明：本文章資料和素材來源于網(wǎng)絡(luò)，僅供學(xué)習(xí)交流，無意侵權(quán)，如有冒犯請(qǐng)聯(lián)系我們刪除，感謝理解。
